2018-08-17

작성자 : 최상진 / 납품자 : 최광열 / 영업담당자 : 부대표

필요 S/W : HWconnecter.exe  1.04

필요 S/W : 하우정보 통신 프로그램 / 중계기 IP 셋팅 프로그램   ezManager(v3.1E).exe  <- 첨부

______________________________________________________________

하우정보통신 제어기 연동  (강릉 세인트 존스 호텔 보보스에서 납품 )

헬스파 플러스 연동으로 PC방, 코인기, 안마기 등 제어 하는 프로그램

______________________________________________________________

______________________________________________________________

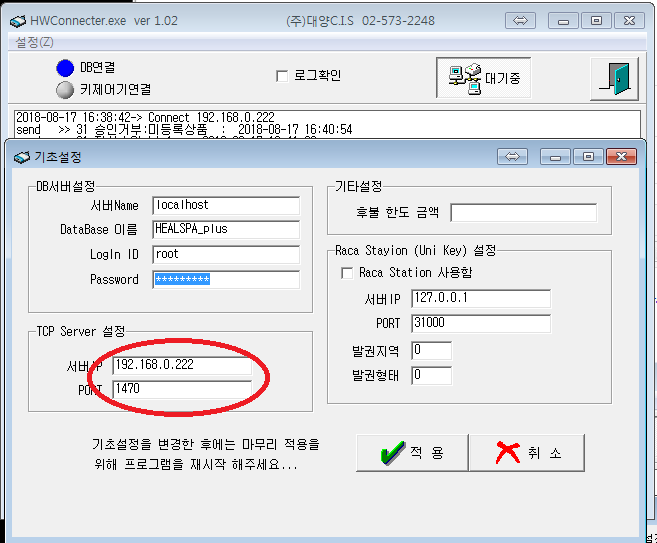

셋팅 - 하단의 장비 서버 주소 입력 (중계기) / 포트는 기본으로 1470

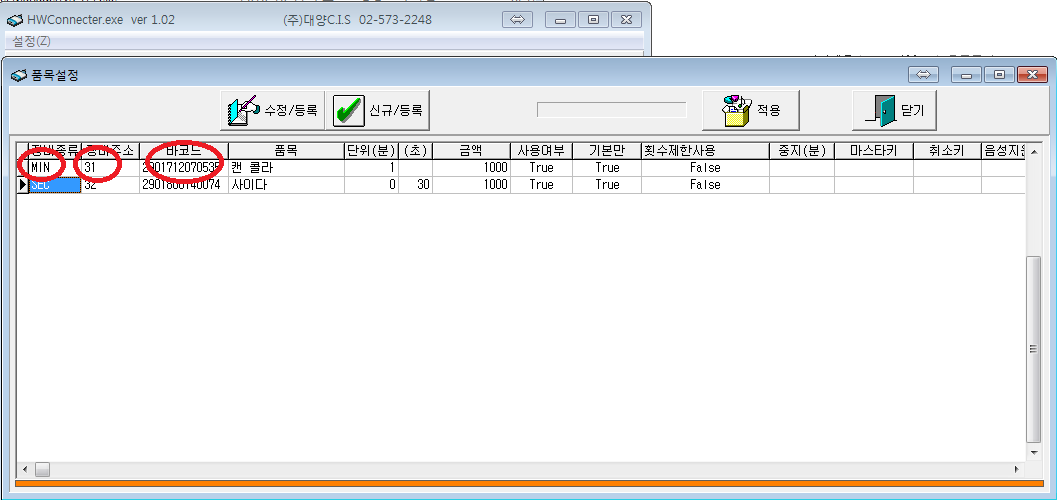

장비 종류 : MIN <- 분 셋팅  / 최대 100분

장비 종류 : SEC <- 초 셋팅 / 최대 60초

장비 종류 : CNT <- 초(초 자리에 횟수 넣음) 셋팅 / 횟수 지정 오락기, 노래방, 코인으로 제어 하는 기기

장비 주소 :

1번은 31로 표기...  -> 16진수...??

5번은 35

12번은 3B

15번은 3F     F

16번은 40

17번은 41  -> 계산 법이 특이함.

바코드 : 후불 제어기 전용이어서 꼭 상품이 들어 있어야만 동작 함.

______________________________________________________________

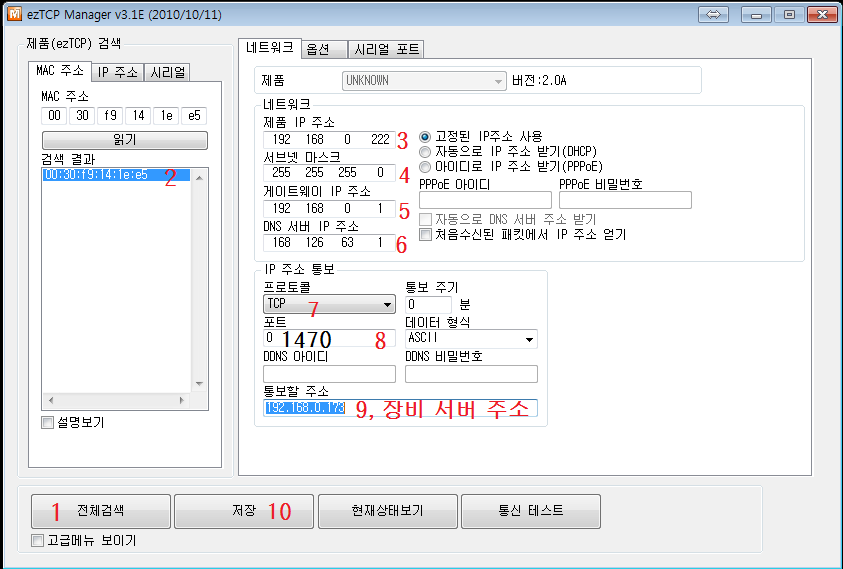

1) 전체 검색으로 장비를 찾은 후..

2) 좌측 상단의 맥 어드레스를 선택하면.. 우측에 현재 정보가 나옴.

3) ~ 6) 정보를 입력

7) TCP 로 지정을 하면 하단에 포트를 넣을 수 있음.

8) 포트는 기본으로 1470을 사용..( 변경해서 사용해도 됨)

9) HWconnecter.exe 가 실행 되는 장비 서버의 주소 입력

10) 저장으로 완료 .

______________________________________________________________

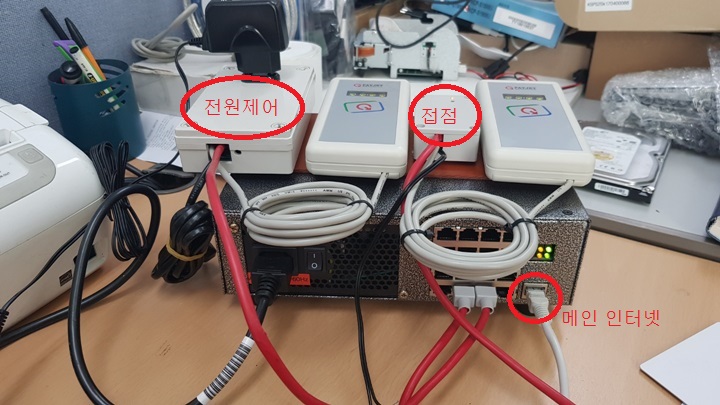

장비 셋팅.

허브 같이 생긴 제품이 중계기 장비 임

메인 인터넷 -> 메인 랜선을 여기에 꼽음.

빨간색 랜선은 장비와 통신하는 케이블 이며, 꼽는 위치에 따라 ID 부여 되지 않음.. 순서와 상관 없음

접점 제품과 전원 제품이 별도로 구분 됨

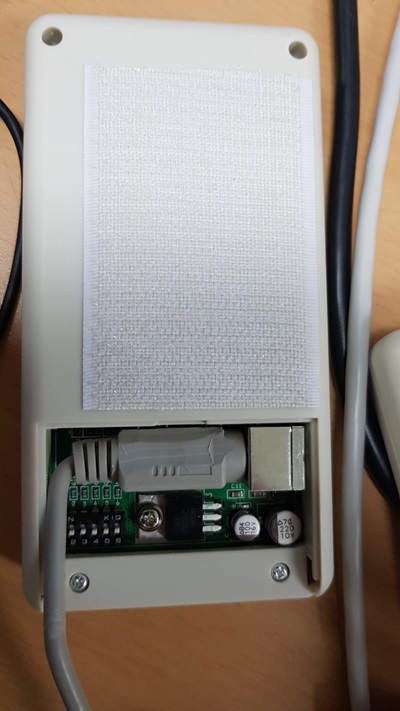

장비 뒷면 하단에 뚜껑을 열면 DIP Switch가 있음.

장비 아이디 입력은 기존 대도전자와 동일 함.

모든 스위치를 내렸을때.. " 1 "

0 = 1

1 = 1

2 = 2

3 = 4

4 = 8

5 = 16

6 = 32

예 - ID 3 번 셋팅 = 스위치 2번 On

예 - ID 6 번 셋팅 = 스위치 1,3번 On

예 - ID 9 번 셋팅 = 스위치 4번 On

---------------------------------------------------------
